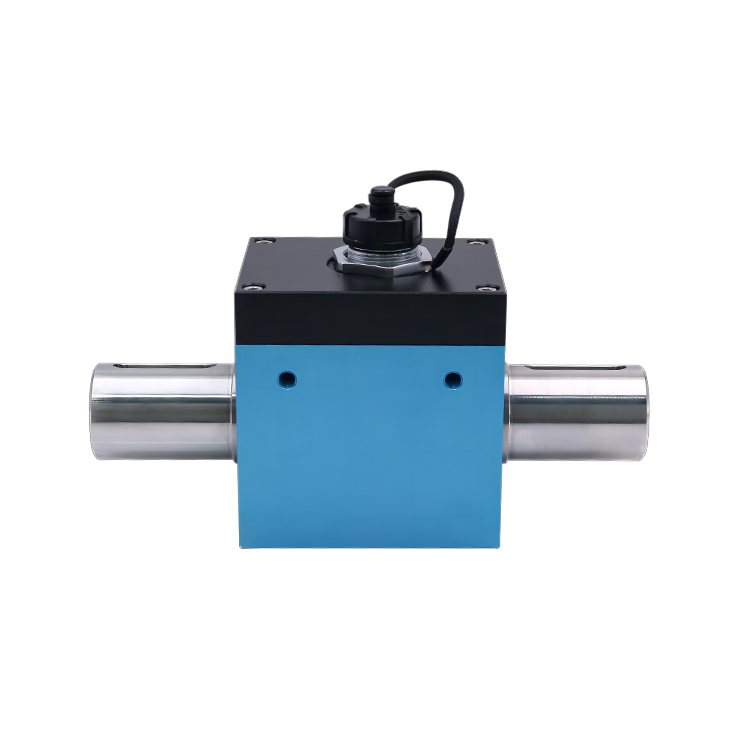

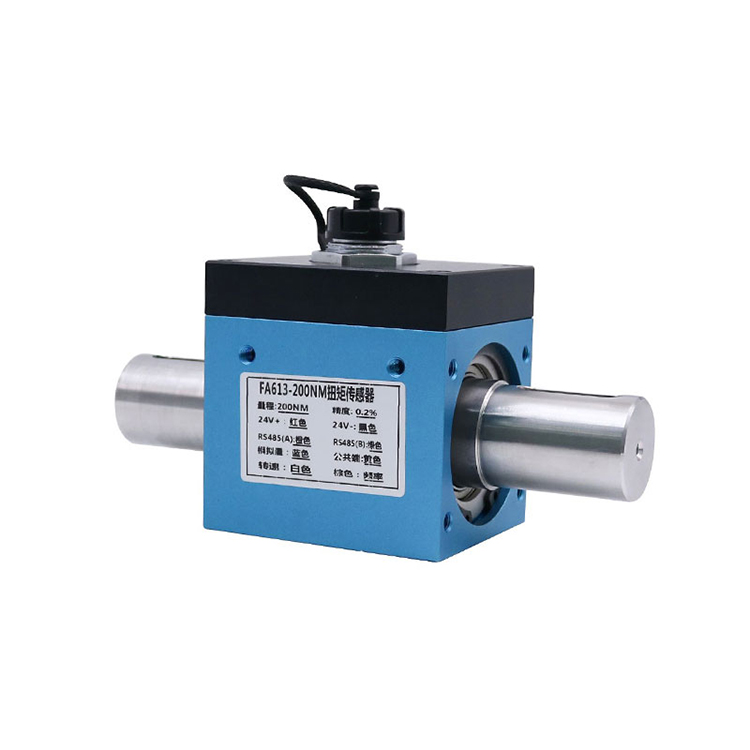

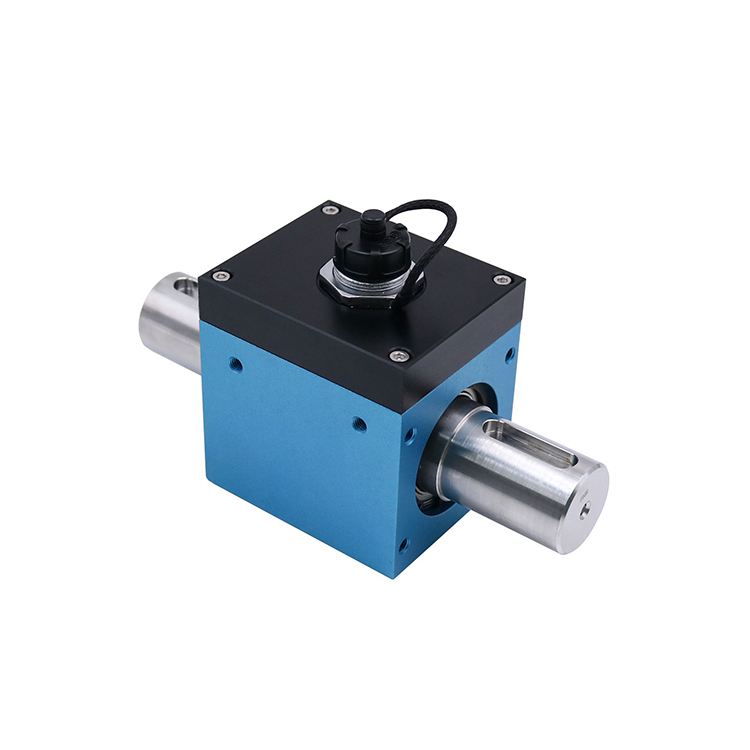

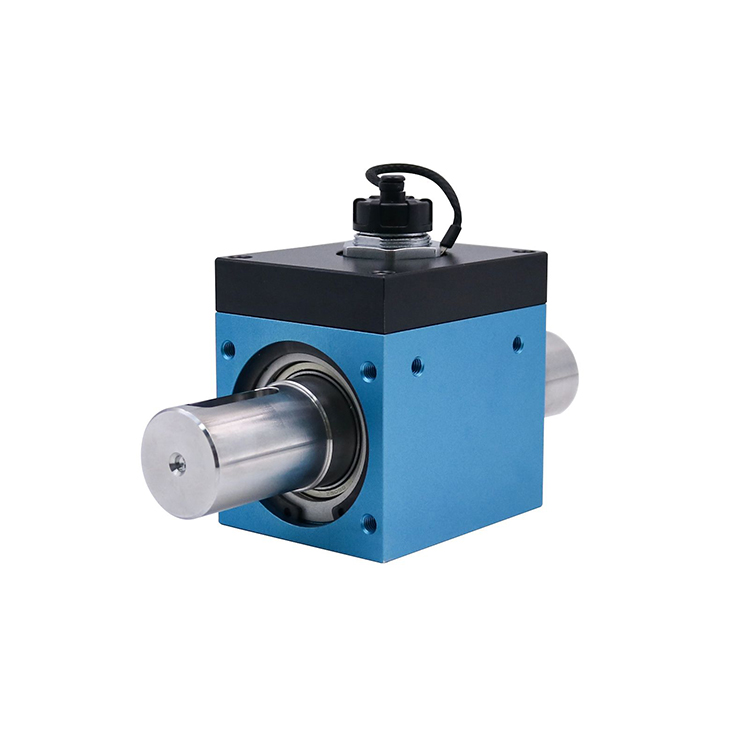

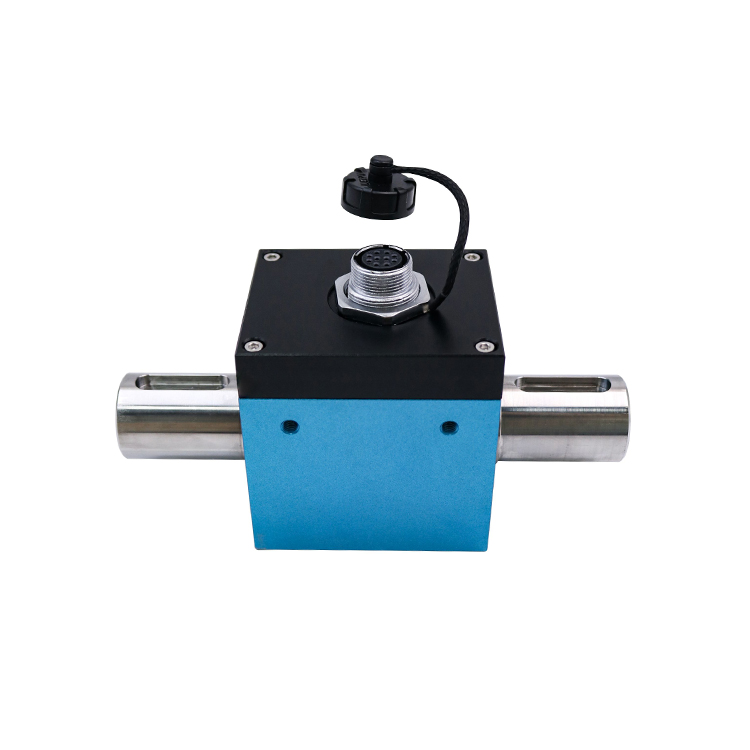

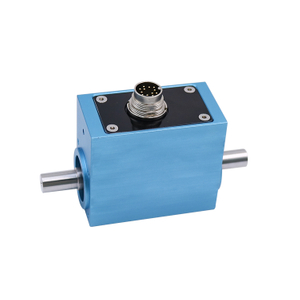

Бесконтактный динамический датчик крутящего момента

Бесконтактный динамический датчик крутящего момента FA613.pdf

Особенности Бесконтактный динамический датчик крутящего момента из нержавеющей стали

• Небольшая высота, малая деформация, компактные размеры

• Малогабаритный датчик силы из нержавеющей стали

• Высокая частота динамического отклика

• Высокотемпературные характеристики могут быть адаптированы для литья под давлением, прессования и других производственных процессов

• Подходит для автомобильных пресс-фитингов, автоматизированной сборки, тестирования продуктов 3C, сборки новых энергетических продуктов, сборки роботов и других промышленных испытаний и других областей

Бесконтактный динамический датчик крутящего момента Технические параметры продукта

Параметр	Техника
Номинальный крутящий момент	200/500N.m
Диапазон скоростей	≤8000rpm
Сигнал крутящего момента	RS485/±10V/±5V/ 0-10V/0-5V/5-15KHz
Сигнал скорости	RS485/60pulse
Точность	±0.2%F.S
Перегрузочная способность	150%
Частотная характеристика	1ms
Рабочая температура	-20~80℃
Тамп. эффект на нуле	0.15%F.S./10℃
Влияние температуры на чувствительн ость	0.15%F.S./10℃
Источник питания	24VDC±15%
Материал	Корпус: Алюминий;Ось: 17-4PH
Размер кабеля	Φ6x3000 мм

Установочный размер Бесконтактный динамический датчик крутящего момента

Мы предоставляем файлы 3D-моделей наших изделий. Поддержка    для облегчения проектирования заготовок

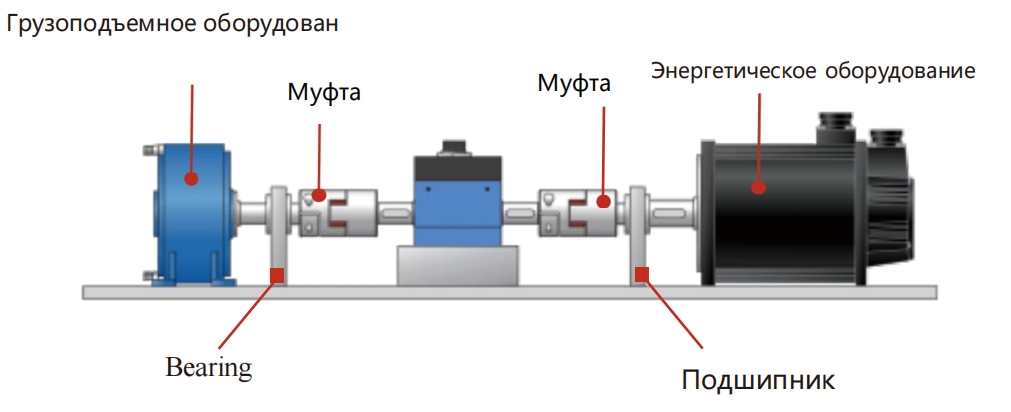

FA613 преобразователь силы установка силы

Hаправление нагрyзки	yстаHоBка

Программа согласования Бесконтактный динамический датчик крутящего момента

01

В паре с аналоговым усилителем

Выход 0-10V / 4-20mA / 0±5V / 0±10V

02

В паре с цифровым усилителем

Выход RS485 / Выход RS232

03

В паре с умным прибором

Питание220В/24В Выход 4-20мА RS485 RS232

Бесконтактный динамический датчик крутящего момента Отрасли применения

Процесс производства Бесконтактный динамический датчик крутящего момента

• Производители прочных датчиков, специализирующиеся на производстве датчиков




Процедура испытания Бесконтактный динамический датчик крутящего момента

Процедура испытания тензопреобразователя сопротивления выглядит следующим образом:

I. Экспериментальная подготовка

Убедитесь в наличии необходимых приборов и устройств, включая источник питания с регулировкой постоянного тока, тензометрические экспериментальные шаблоны, лотки, грузы и мультиметры.

II. Испытания характеристик тензометрических датчиков сопротивления

1. Одноплечий испытательный контур:

(1) Подключите одноплечий испытательный контур в соответствии с электрической схемой и проверьте правильность подключения.

(2) Включите регулируемый источник питания и установите соответствующее значение напряжения.

(3) Когда нагрузкой является только диск с грузом, отрегулируйте потенциометр так, чтобы схема была сбалансирована, т.е. выходной сигнал был равен нулю.

(4) Последовательно добавляйте грузы в лоток для грузов, тестируйте и записывайте выходные значения напряжения при различных нагрузках.

2. Испытательная схема полумоста:

(1) Подключите тестовую цепь полумоста в соответствии с электрической схемой и проверьте правильность подключения.

(2) Снова включите регулируемый источник питания и отрегулируйте напряжение.

(3) Если грузом является диск с грузом, отрегулируйте цепь для балансировки.

(4) Добавьте грузы, проверьте и запишите значения выходного напряжения.

3. Полная мостовая испытательная схема:

(1) Подключите тестовую цепь полного моста и проверьте проводку.

(2) Включите регулируемый источник питания и отрегулируйте напряжение.

(3) Нагрузка такова, что цепь уравновешивается, если грузом является диск с грузом.

(4) Добавьте веса и запишите выходное значение напряжения.

III. Испытание на растяжение

1. Убедившись в правильности подключения, включите питание динамического тензодатчика и выполните прогрев .

2. Определите мостовую коробку, подключенную к тензометрическому каналу, выход канала будет подключен к цифровому мультиметру, выберите измерение передачи постоянного тока.

3. Выполните операцию обнуления, чтобы мост был сбалансирован, а показания мультиметра были близки к нулю.

4. Выполните калибровку и запишите выходное напряжение мультиметра при заданном стандартном сигнале.

5. приложите к испытуемому объекту различные грузы, считайте и запишите выходное значение напряжения соответственно.

6. рассчитайте такие параметры, как чувствительность системы и нелинейная погрешность, на основе данных испытаний.

IV. Регистрация и анализ данных

В ходе эксперимента записывались все данные, включая выходные значения напряжения, чувствительность системы и нелинейную погрешность при различных нагрузках. Проанализируйте полученные данные, чтобы оценить производительность датчика.

V. Заключение эксперимента

Приведите в порядок экспериментальное оборудование, выключите питание и заполните отчет о лабораторной работе.

Бесконтактный динамический датчик крутящего момента аккредитация
