Что Такое Тензодатчик С Сдвиговым Изгибом?

В современной весоизмерительной промышленности весоизмерительные технологии находят широкое применение в различных секторах, включая производство, логистику, упаковку, химическую переработку и производство продуктов питания. Среди них тензодатчики с сдвиговым изгибом стали основными компонентами весоизмерительных систем средней и высокой грузоподъемности благодаря своей исключительной устойчивости к нецентрированной нагрузке, высокой стабильности и долговечности.

В этой статье основное внимание уделяется тензодатчикам серии FA5 (FA509-1.76 т, FA509B-4.4 т, FA5157-10 т), в которой подробно описаны принципы их работы, конструктивные особенности, преимущества, сценарии применения и рекомендации по выбору наиболее подходящей модели для конкретных требований. Статья служит техническим справочником для производителей оборудования и системных интеграторов.

Что такое тензодатчик с сдвиговым изгибом?

Тензодатчик с сдвиговым изгибом — это высокоточный электронный датчик, который использует эффект сдвиговой деформации для измерения. Когда на балочную конструкцию датчика воздействует внешняя сила, в определенных участках балки возникает сдвиговое напряжение, вызывающее незначительную деформацию. Тензометрические датчики из металлической фольги, прикрепленные к балке, регистрируют эту деформацию и выдают сигнал, пропорциональный приложенной силе, посредством соответствующих изменений электрического сопротивления.

Основные преимущества тензодатчиков с поперечным сдвигом включают:

• Минимальное влияние смещения нагрузки от центра

• Стабильный выходной сигнал

• Надежная работа

• Способность выдерживать средние и тяжелые нагрузки

• Зрелая структура затрат с простым обслуживанием

Серия FA представляет собой типичное зрелое конструктивное решение для промышленного применения, предлагающее высокую стабильность, широкую адаптируемость и большой потенциал для индивидуальной настройки.

Обзор моделей тензодатчиков серии FA5 с сдвиговым изгибом

Для удовлетворения разнообразных требований к грузоподъемности и промышленным условиям эксплуатации наша компания предлагает несколько вариантов грузоподъемности в рамках серии FA. В данном документе освещаются следующие три модели:

Модель	Изображение продукта	Номинальная грузоподъемност	Конструктивные особенности	Рекомендуемые области применени

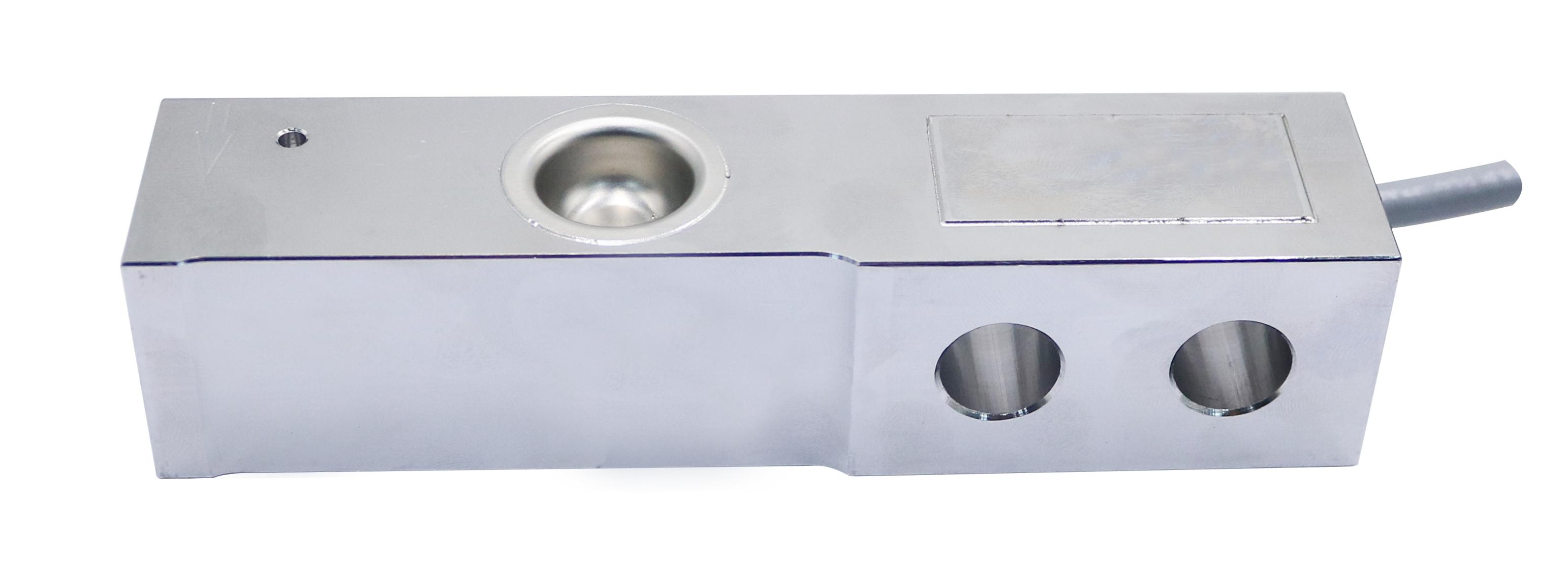

FA509		1.76t	Малый и средний диапазон грузоподъемности, компактная установка, быстрое срабатывание	Платформенные весы, упаковочные машины, небольшие бункеры

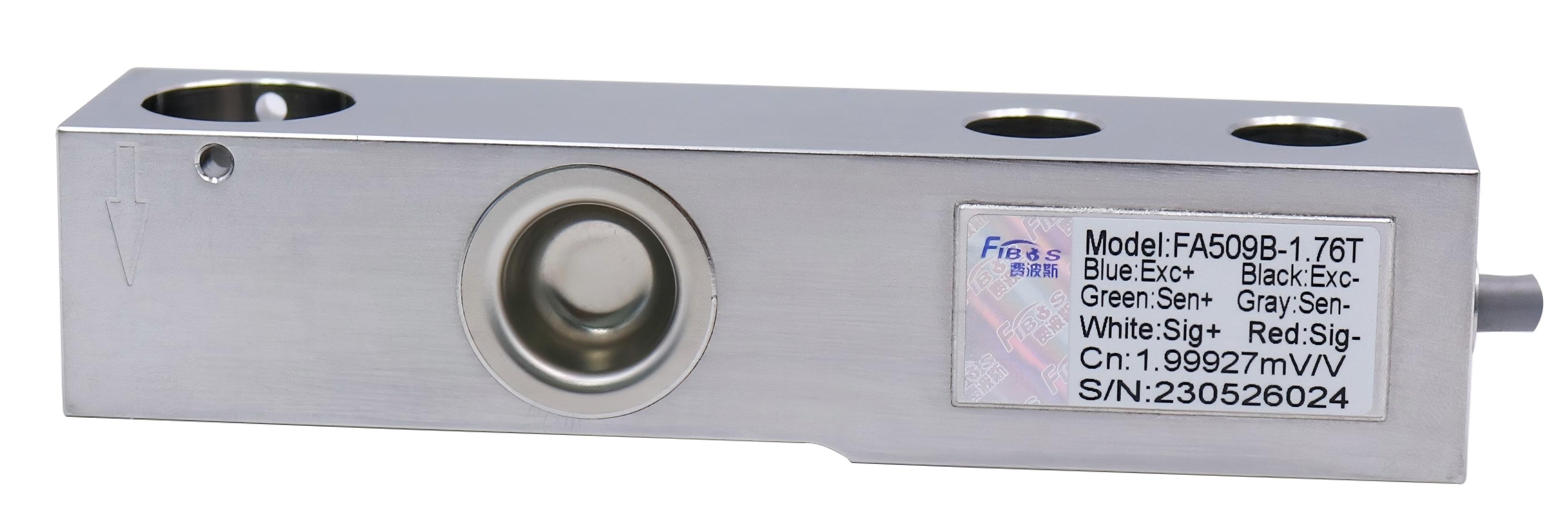

FA509B		4.4t	Усиленная конструкция, высокая усталостная прочност	Взвешивание силосов, измерение емкости резервуаров, промышленные платформенные весы

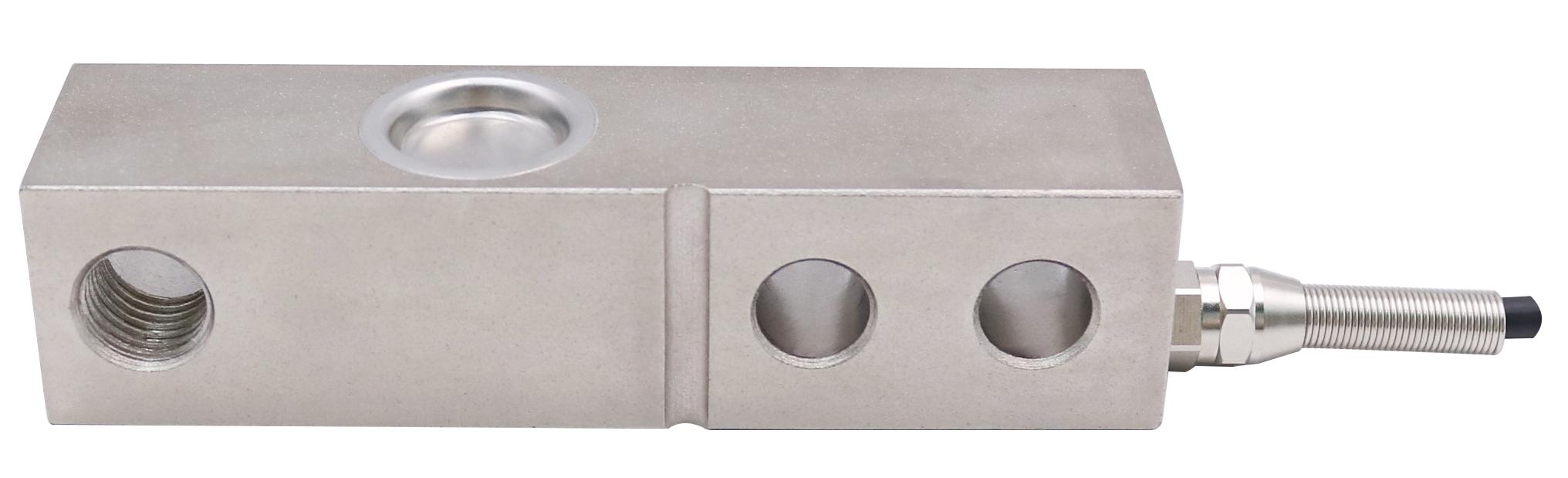

FA5157		10t	Сверхпрочный сдвижной датчик, подходящий для применения в условиях высоких нагрузок	Большие резервуары, сверхпрочные платформы, строительная техника

Эти три модели охватывают подавляющее большинство промышленных применений, от легких до тяжелых грузов, и обеспечивают исключительную совместимость с глобальными системами взвешивания.

Углубленный анализ структуры и принципов работы FA509, FA509B и FA5157

1. Преимущества конструкции с сдвиговым брусом

Датчики с сдвиговым брусом обычно используют:

• Прямоугольную конструкцию корпуса бруса

• Тензометрические датчики, прикрепленные к зоне, чувствительной к сдвигу

• Герметичную сварную защиту

• Отдельные внешние нагрузочные и фиксированные концы

Такая конфигурация обеспечивает преимущество концентрации напряжений в зоне сдвига, обеспечивая стабильные измерительные сигналы и повышенную устойчивость к помехам.

2. Принцип работы

Когда внешняя сила воздействует на нагрузочный конец датчика, в теле балки возникают два типа напряжений:

Изгибающее напряжение: конструкция имеет тенденцию изгибаться

Сдвиговое напряжение: относительное скольжение происходит поперек поперечного сечения балки, создавая сдвиг

Датчики сдвига в основном используют зону сдвигового напряжения из-за следующих преимуществ:

• Более равномерная сдвиговая деформация

• Повышенная устойчивость к боковым силам

• Линейный выходной сигнал с высокой повторяемостью

• Меньшая чувствительность к положению установки

Следовательно, даже при воздействии эксцентриковых нагрузок серия FA5 сохраняет высокую точность измерений.

Внутренняя конструкция датчика основана на мостовой схеме Уитстона, преобразующей изменения сопротивления на уровне микровольт в выходные сигналы на уровне милливольт, которые затем усиливаются и обрабатываются весовым индикатором.

Подробные технические характеристики трех моделей серии FA5

1.FA509-1.76 т — срезной датчик средней нагрузки с быстрым откликом

Датчик FA509 идеально подходит для небольших и средних платформенных весов и автоматического упаковочного оборудования. Его особенности:

Легкая конструкция для компактной установки

Высокая точность для быстрого динамического взвешивания

Отличная температурная компенсация для внутренних/наружных условий

Высокая устойчивость к боковым нагрузкам, обеспечивающая превосходную стабильность платформенных весов

Он особенно хорошо подходит для линий упаковки пищевых продуктов, систем взвешивания компонентов и небольших бункеров.

2. FA509B-4.4t — усиленный тензодатчик промышленного класса средней и высокой нагрузки

FA509B отличается усовершенствованной конструкцией, основанной на структуре FA509:

Более толстая зона сдвига

Увеличенная перегрузочная способность (безопасная перегрузка 150 % от полной шкалы; предельная перегрузка 200 % от полной шкалы)

Улучшенная ударопрочность и усталостная прочность

Опциональная полностью герметичная сварная конструкция (IP68)

Он подходит для промышленных систем, требующих длительной непрерывной работы, таких как:

Силосы кормовых заводов

Мониторинг химических резервуаров

Платформы для взвешивания материалов

Платформы для тяжелой промышленной автоматизации

FA509B предлагает значительно большую стабильность и долговечность, чем стандартные сдвижные балки, что делает его предпочтительным выбором для большинства системных интеграторов.

3. FA5157-10t —— Сверхпрочный сдвижной датчик, подходящий для крупномасштабных промышленных применений.

FA5157 принадлежит к серии сверхпрочных сдвижных датчиков вашей компании и обладает следующими характеристиками:

Поддержка одноточечного взвешивания до 10 тонн.

Изготовлен из высокопрочной легированной стали или нержавеющей стали.

Исключительная ударопрочность, способность выдерживать частые динамические нагрузки.

В основном используется для определения нагрузки в больших резервуарах, сверхпрочных платформах и строительной технике.

Высокий класс защиты, с опцией IP68 для сложных условий эксплуатации.

Эта модель находит широкое применение в химической промышленности, горнодобывающей промышленности, энергетике и зернохранилищах.

Анализ основных преимуществ датчиков с ножничным рычагом серии FA5

1. Лучшая в отрасли устойчивость к нецентрированной нагрузке.

Благодаря зоне сосредоточенного сдвига и рациональной конструкции серия FA5 сохраняет стабильную производительность в условиях нецентрированной нагрузки, что делает ее особенно подходящей для платформенных весов, систем взвешивания силосов и подобных применений.

2. Стабильность выходного сигнала с минимальным температурным дрейфом.

Все модели оснащены высококачественными тензометрическими датчиками и схемами температурной компенсации, что позволяет минимизировать погрешности, вызванные изменениями окружающей среды.

3. Надежные материалы, исключительная прочность

В серии FA используются:

Легированная сталь → Высокая прочность, отличное соотношение цены и качества.

Нержавеющая сталь → Превосходная коррозионная стойкость, подходит для пищевых/химических сред.

Особенности:

Лазерная обрезка сопротивления.

Полностью сварные уплотнения.

Влагозащитная конструкция.

4. Высокая совместимость при установке

FA509/FA509B/FA5157 поддерживает:

Несколько конфигураций монтажа

Мультибрендовые платформенные конструкции

Настраиваемое расстояние между монтажными отверстиями

Настраиваемую чувствительность выхода

Исключительная совместимость облегчает беспроблемную интеграцию в различное оборудование.

5. Исключительно высокая экономическая эффективность при низких затратах на техническое обслуживание.

По сравнению с датчиками колонного и S-типа, сдвижные датчики обеспечивают наилучшую экономическую эффективность в диапазоне средних и высоких тоннажей, что делает их идеальным выбором для крупномасштабных установок.

Типичные области применения тензодатчиков серии FA5 с сдвиговым изгибом

1. Платформенные весы, напольные весы (1–10 тонн)

1.76 т FA509 → Для небольших и средних платформ

4.4 т FA509B → Для средних и тяжелых платформ

Их устойчивость к нецентрированной нагрузке значительно повышает стабильность весовой платформы.

2. Взвешивание различных силосов и резервуаров (химических/кормовых/энергетических)

Силосы и резервуары часто подвергаются постоянным нагрузкам, что требует исключительной стабильности.

FA509B → Силосы среднего размера

FA5157 → Большие резервуары для хранения, химические емкости

Обладают превосходной ударопрочностью и усталостной прочностью.

3. Системы дозирования для промышленной автоматизации

Благодаря быстрому времени отклика FA509 особенно подходит для:

Линий упаковки пищевых продуктов

Автоматического дозирования

Динамического взвешивания материалов

Повышения эффективности производства и стабильности измерений.

4. Мониторинг нагрузки для строительной техники и тяжелого оборудования

FA5157 выдерживает значительные вибрации и удары, подходит для:

Тензодатчики для строительной техники

Мониторинг структурного давления

Промышленные платформы для тяжелых условий эксплуатации

Как выбрать подходящий тензодатчик серии FA5 с ножничным механизмом? (Руководство по выбору для инженеров)

При выборе датчиков сдвига необходимо учитывать следующие ключевые моменты:

1. Выбор грузоподъемности в зависимости от нагрузки

Рекомендуется выбирать грузоподъемность в диапазоне 120–150 % от максимальной нагрузки системы.

Небольшие платформенные весы → FA509-1.76 т

Средние промышленные силосы → FA509B-4.4 т

Большие резервуары/платформы → FA5157-10 т

2. Конфигурация крепления должна быть совместимой.

Убедитесь в следующем:

▶ Расстояние между отверстиями для болтов.

▶ Высота.

▶ Характеристики резьбы.

▶ Направление нагрузки.

Серия FA5 поддерживает модификации OEM для адаптации к различному оборудованию.

3. Факторы окружающей среды (класс защиты)

Внутренние помещения: достаточно IP65.

Наружные/влажные помещения: рекомендуется IP67.

Системы промывки/пищевая промышленность: выбирайте IP68 или конструкцию из нержавеющей стали.

Химически агрессивные среды: отдавайте предпочтение нержавеющей стали + сварным уплотнениям.

4. Требования к точности (C2/C3/C4 и т. д.)

Для взвешивания, используемого в торговых расчетах, необходимо выбирать класс C3 или выше.

5. Соответствие выходного сигнала весовому индикатору

Поддерживается:

2.0 мВ/В (стандарт)

3.0 мВ/В (высокая чувствительность)

Выберите параметры, соответствующие весовому индикатору.

Сравнение серии FA5 с другими типами датчиков

Тип	Применимый диапазо	Преимуществ	Недостатки
Сдвиговая балка (серия FA5)	Средние и тяжелые диапазоны нагрузк	Высокая стабильность, отличная устойчивость к смещенной нагрузке, экономичност	Не подходит для сверхтяжелых нагрузок, как колонные тензодатчики
Датчик типа S	Диапазон нагрузки от низкой до средней	Измеряет как растягивающие, так и сжимающие сил	Низкая устойчивость к боковым силам; не подходит для платформенных весов
Датчики колонного тип	Высокая грузоподъемность (20–200т)	Высокая несущая способност	Высокая стоимость, сложная установк
Датчик кнопочного типа	Компактное измерение сил	Небольшая занимаемая площадь, быстрое срабатывание	Не подходит для тяжелых условий эксплуатации

Почему датчик сдвига серии FA5 подходит для промышленного применения?

FA509, FA509B и FA5157 сохраняют отличную производительность в течение длительного времени в промышленных условиях, в первую очередь благодаря:

• Концентрации напряжений в зоне сдвига и более линейным выходным сигналам

• Прочной конструкции с минимальной ползучестью и усталостью

• Способности выдерживать ударные нагрузки и изменения окружающей среды

• Простой установки и обслуживания

• Экономичности при крупномасштабном внедрении

• Широких возможностей настройки, подходящих для OEM-производителей и интеграторов

Таким образом, серия FA5 представляет собой идеальный выбор для промышленных весовых систем.

FA509, FA509B, FA5157 – стабильная и надежная работа ядра для промышленных весовых приложений.

Серия FA5, с диапазоном взвешивания от 1,76 до 10 тонн, охватывает основной диапазон весов для таких отраслей, как производство, складирование, логистика и химическая промышленность.

Благодаря своей проработанной конструкции, стабильной работе, исключительной прочности и превосходной устойчивости к нецентрированной нагрузке, она является основой современных промышленных весовых систем.

Будь то:

• Платформенные весы

• Взвешивание силосов и резервуаров

• Строительная техника

• Автоматическое упаковочное оборудование

Серия FA5 обеспечивает точные, стабильные и надежные данные взвешивания, предоставляя важную гарантию для предприятий, стремящихся повысить эффективность и качество.
