Введение в мир одноточечных тензодатчиков
Само название раскрывает отличительную особенность одноточечного тензодатчика. Проще говоря, это устройство, которое определяет вес или массу объекта на основе одной точки измерения. Когда объект помещается на эту конкретную точку измерения, датчик немедленно активируется, генерируя электрический сигнал, пропорциональный весу объекта. Это преобразует информацию о весе в данные, которые могут отображаться электронным оборудованием.

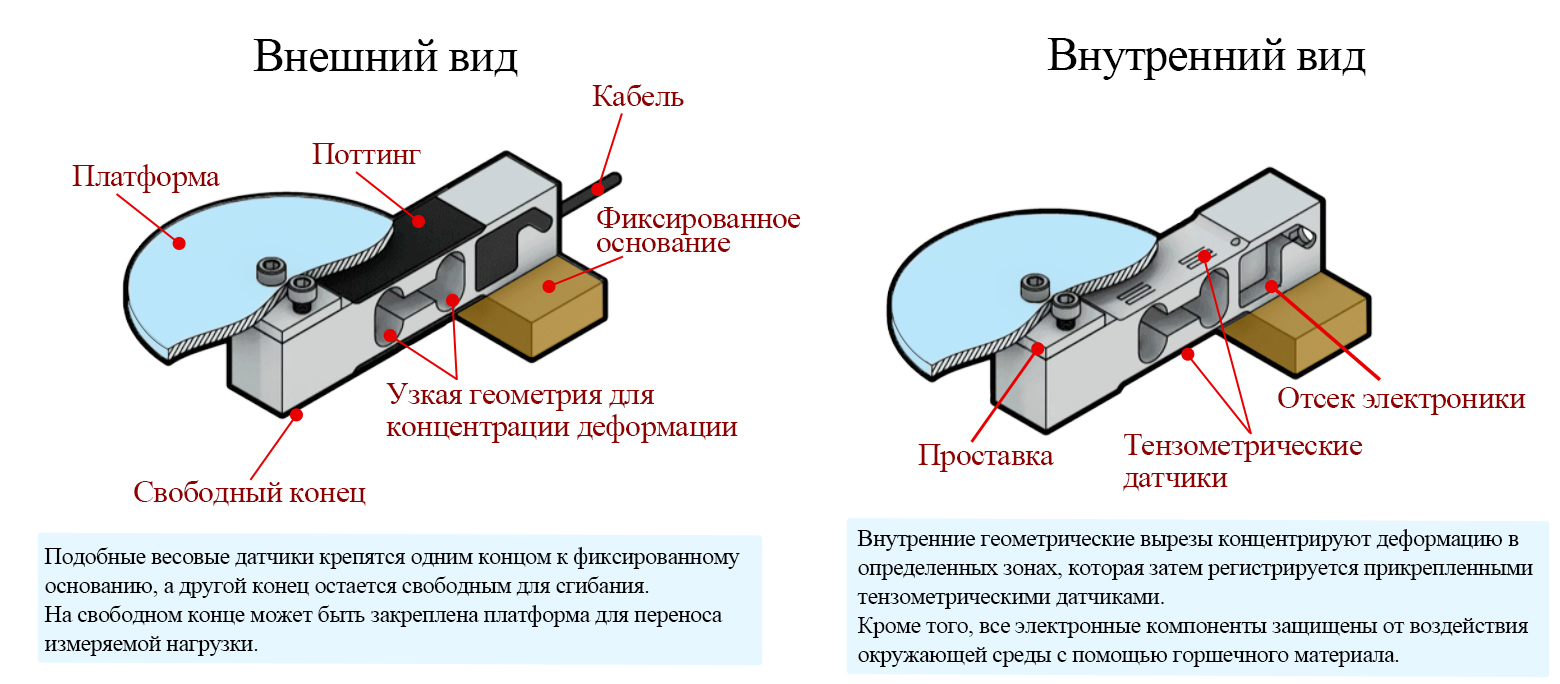

Эластичный элемент служит «скелетом» одноточечного тензодатчика, образуя основополагающую структуру, которая передает силу и подвергается деформации. Когда объект помещается на датчик, этот элемент сначала выдерживает давление, оказываемое весом, а затем деформируется в соответствии со своими эластичными свойствами. Чем больше вес, тем более выраженной будет деформация. Обычно в качестве эластомерных материалов используются алюминиевый сплав, легированная сталь и нержавеющая сталь. Эластомеры из алюминиевого сплава отличаются легким весом, относительно низкой стоимостью и простотой обработки. Они широко используются в коммерческих розничных сетях, где требования к точности не особенно строгие, а условия эксплуатации относительно благоприятные, например, в стандартных электронных весах. Эластичные элементы из легированной стали обладают высокой прочностью и отличной жесткостью, что делает их пригодными для промышленного применения, требующего больших диапазонов взвешивания и высокой стабильности. Эластичные элементы из нержавеющей стали обладают превосходной коррозионной стойкостью, что является их основным преимуществом. Они обеспечивают стабильную работу и защищают функциональность датчика в суровых условиях, характеризующихся влажностью, коррозионными газами или жидкостями, таких как химические производственные предприятия и влажные цеха по переработке пищевых продуктов.
Тензодатчик служит «чувствительной антенной», воспринимающей изменения веса в одноточечном тензодатчике, и является основным чувствительным элементом всего датчика. Он прочно прикреплен к поверхности упругого тела и постоянно готов к обнаружению малейших деформаций упругого тела. Когда упругий элемент деформируется под весом объекта, тензодатчик деформируется вместе с ним. Его сопротивление изменяется пропорционально этой деформации, точно соответствуя смещению упругого элемента. Например, небольшая растягивающая деформация упругого элемента может вызвать незначительное увеличение сопротивления тензодатчика; и наоборот, сжатие упругого элемента приводит к соответствующему уменьшению сопротивления.
В одноточечных тензодатчиках электронные схемы служат важнейшим «мозгом за кулисами», отвечающим в первую очередь за выполнение ряда сложных и жизненно важных операций по обработке электрических сигналов, передаваемых с тензодатчиков. Во-первых, электрические сигналы, выдаваемые тензодатчиками, как правило, чрезвычайно слабые, подобно шепоту, что затрудняет их непосредственное распознавание и использование. Следовательно, первым шагом для электронных схем является усиление этих слабых сигналов с помощью усилителей, что делает их достаточно «громкими» для последующей обработки. Впоследствии усиленные сигналы могут по-прежнему содержать некоторые сигналы помех. Электронные схемы используют фильтрующие цепи для устранения этих сигналов помех, тем самым очищая сигнал. Затем усиленный и отфильтрованный сигнал должен быть преобразован в цифровой формат, подходящий для интерпретации и обработки компьютерами или другими устройствами отображения. Это преобразование выполняется аналого-цифровым преобразователем (АЦП). Наконец, обработанный цифровой сигнал передается на подключенные приборы отображения, системы управления или аналогичное оборудование. Это позволяет интуитивно отображать вес объекта или использовать его для последующих автоматических операций управления.
Механический корпус служит «прочной броней» для одноточечных тензодатчиков, в первую очередь защищая внутренние прецизионные компоненты датчика от внешних факторов окружающей среды. В практических применениях датчики могут сталкиваться со сложными условиями эксплуатации, такими как пыль, влага и удары. Механический корпус эффективно блокирует попадание пыли, предотвращая ее накопление на внутренних компонентах, что может ухудшить рабочие характеристики. Что касается влаги, он обеспечивает надежную водонепроницаемость, предотвращая увлажнение, ржавчину или короткое замыкание компонентов. При случайных столкновениях или ударах корпус поглощает определенную силу, смягчая повреждения чувствительных внутренних элементов и обеспечивая стабильную и надежную работу датчика. Различные сценарии применения требуют различной степени защиты от механических корпусов, которая обычно обозначается кодом IP. Например, IP67 означает полную защиту от попадания пыли (обозначается первой цифрой «6») и устойчивость к кратковременному погружению в воду (обозначается второй цифрой «7»), что означает, что он может выдерживать погружение в воду на глубину 1 метр в течение 30 минут без негативных последствий. В стандартных коммерческих помещениях может быть достаточно защитного корпуса с классом защиты IP54, обеспечивающего защиту от пыли и брызг воды со всех сторон. Однако в суровых промышленных условиях на открытом воздухе, таких как крупномасштабное весовое оборудование в портах, часто требуется корпус с классом защиты IP68. Он обеспечивает полную защиту от пыли и воды, а также способность выдерживать длительное погружение на большую глубину без ущерба.

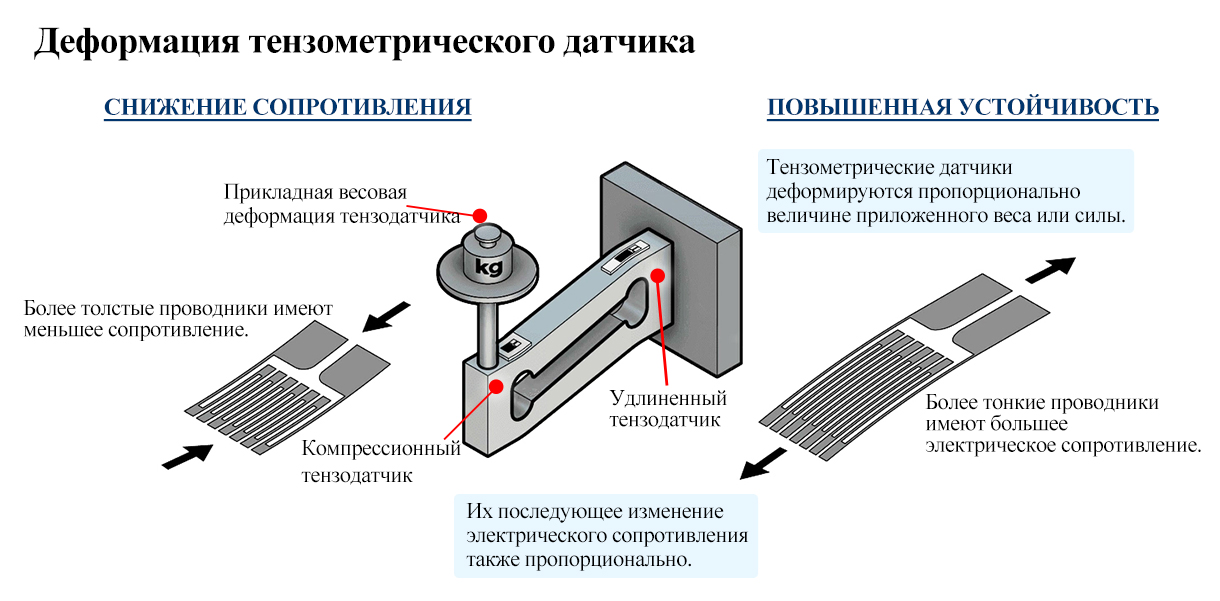

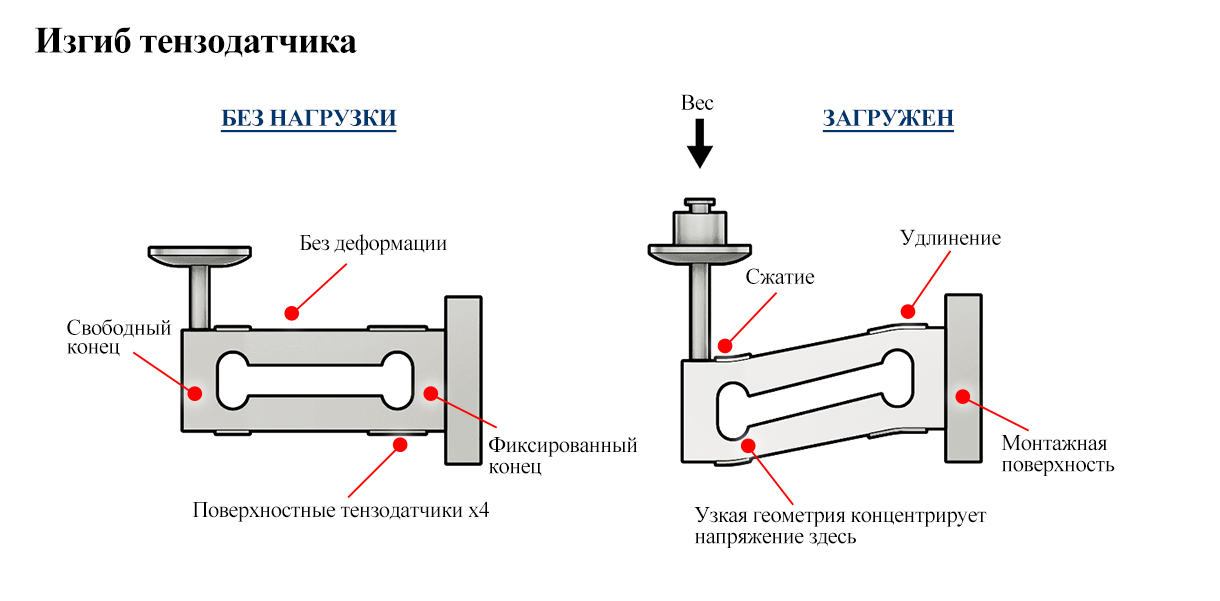

Принцип работы одноточечных тензодатчиков основан на замечательном эффекте деформации. Что такое эффект деформации? Проще говоря, когда проводник или полупроводник подвергается механической деформации под воздействием внешней силы, его сопротивление изменяется соответственно. Это и есть эффект деформации. В одноточечных тензодатчиках этот эффект играет ключевую роль. Под воздействием внешней силы, создаваемой весом объекта, упругое тело внутри датчика ведет себя как сжатая пружина, подвергаясь упругой деформации. Тензометрические датчики, прикрепленные к поверхности этого упругого тела, деформируются одновременно с его движением. Эти датчики, как правило, изготавливаются из металлической фольги или полупроводниковых материалов и обладают исключительной чувствительностью к деформации. При деформации тензодатчиков их сопротивление изменяется соответственно. Важно, что это изменение сопротивления точно соответствует величине внешней силы, действующей на упругий элемент, а именно весу объекта. Например, помещение более тяжелого объекта на датчик вызывает большую деформацию упругого элемента, что приводит к большему изменению сопротивления тензодатчика. И наоборот, более легкий объект вызывает меньшее изменение. Измеряя это изменение сопротивления, мы можем определить вес объекта.
Когда объект помещается на одноточечный тензодатчик, внешняя сила, оказываемая его весом, вызывает деформацию упругого тела. Эта деформация передается на тензодатчики, изменяя их сопротивление. Это изменение сопротивления является источником электрического сигнала. Однако этот начальный электрический сигнал чрезвычайно слабый, что затрудняет его обнаружение и непосредственное использование. Следовательно, электронная схема внутри датчика играет решающую роль. Электронная схема сначала использует усилитель для усиления этого слабого электрического сигнала. Усиленный сигнал может по-прежнему содержать помехи от внешних источников, таких как электромагнитные помехи, генерируемые близлежащим электрическим оборудованием, что может снизить точность измерения реального веса. В результате вступает в действие фильтрующая схема внутри электроники. Усиленный и отфильтрованный сигнал остается в аналоговом виде. Современное цифровое оборудование, такое как компьютеры и электронные дисплеи, лучше подходит для обработки цифровых сигналов. Следовательно, сигнал должен пройти через аналого-цифровой преобразователь (АЦП) для преобразования аналогового сигнала в цифровой. Затем преобразованный цифровой сигнал может быть передан по кабелям данных на подключенные устройства, такие как приборы отображения и системы управления. На дисплейных приборах мы можем непосредственно наблюдать значение веса объекта. В системах управления этот сигнал веса служит важной основой для регулирования производственных процессов и настройки работы оборудования. Например, на автоматизированных производственных линиях оборудование может автоматически контролировать количество добавляемого материала на основе сигналов веса, передаваемых датчиками, обеспечивая стабильное качество продукции.
Одноточечные тензодатчики обеспечивают высокую точность данных взвешивания, как правило, с погрешностью от 0,05% до 0,2%. В фармацевтическом производстве, где требования к точности взвешивания чрезвычайно строгие, рецептуры лекарственных препаратов часто требуют точности до миллиграмма или даже микрограмма. Использование одноточечных тензодатчиков позволяет точно контролировать добавление каждого ингредиента, обеспечивая стабильное качество фармацевтических препаратов и надежную терапевтическую эффективность. В пищевой промышленности, особенно при производстве шоколада премиум-класса, строгий контроль пропорций какао-бобов, сахара, молока и других ингредиентов имеет решающее значение для обеспечения характерного вкуса и качества шоколада. Здесь одноточечные тензодатчики играют ключевую роль, обеспечивая стабильный, изысканный вкус каждой плитки.
Превосходная линейность является еще одним значительным преимуществом одноточечных тензодатчиков. Линейность означает практически идеальную линейную зависимость между выходным сигналом датчика и входным весом. Проще говоря, удвоение веса приводит к соответствующему удвоению выходного электрического сигнала. Эта линейная зависимость существенно повышает точность измерений, поскольку при обработке и анализе данных мы можем легко и точно рассчитать фактический вес объекта по электрическому сигналу на основе этой линейной зависимости. В научных экспериментах важное значение имеет точное взвешивание различных экспериментальных материалов. Хорошая линейность гарантирует надежность данных каждого измерения, что позволяет исследователям делать точные выводы на основе этих точных цифр. Например, в материаловедении при исследовании свойств нового сплава необходимо точно контролировать соотношение различных металлических элементов. Превосходная линейность одноточечных тензодатчиков гарантирует точное и безошибочное добавление каждого металлического элемента, обеспечивая тем самым надежную базу данных для изучения свойств новых сплавов.
Одноточечные тензодатчики отличаются высокой чувствительностью и быстрым временем отклика, что позволяет своевременно измерять изменения массы испытуемых объектов в соответствии с требованиями управления в реальном времени. В автоматизированных промышленных производственных линиях проверка веса продукции является критически важным процессом. Например, во время розлива напитков одноточечные тензодатчики быстро определяют вес каждой бутылки. В случае возникновения каких-либо отклонений в весе, таких как переполнение или недолив, система немедленно реагирует, регулируя оборудование для розлива, тем самым предотвращая появление некондиционной продукции. Эта способность быстро реагировать не только повышает эффективность производства, но и снижает количество брака, что приводит к значительной экономии средств для предприятий. Аналогичным образом, на автоматизированных упаковочных линиях, когда продукты проходят над тензодатчиком на конвейерной ленте, датчик мгновенно определяет их вес и передает эти данные в систему управления. Затем система управления быстро регулирует действия по упаковке в соответствии с заранее установленными стандартами веса, обеспечивая быструю и точную упаковку. Это гарантирует, что весь производственный процесс работает с большей эффективностью и плавностью.
Компактная конструкция и простая установка делают его компактным решением, идеально подходящим для ограниченных пространств. В коммерческих розничных помещениях, таких как электронные весы на кассах небольших магазинов, где пространство сильно ограничено, миниатюрный размер одноточечного тензодатчика идеально подходит для установки в таких тесных условиях. Кроме того, процесс установки относительно прост и не требует сложных инструментов или специалистов; обычный персонал может легко выполнить установку и калибровку. В встроенных устройствах, таких как умные кухонные весы, где функция взвешивания должна быть интегрирована в компактные устройства, одноточечные тензодатчики могут быть легко встроены без ущерба для эстетики или функциональной компоновки устройства. Аналогичным образом, в лабораторных прецизионных приборах, где пространство имеет большое значение, удобство установки и миниатюрный размер этих тензодатчиков позволяют быстро интегрировать их, обеспечивая точное измерение веса для экспериментальных целей.
Обладая превосходной стабильностью, он обеспечивает точные измерения при различных температурах, уровнях влажности и электромагнитных помехах, при этом оставаясь практически невосприимчивым к механическим вибрациям или внешним ударам. В цехах химического производства, где могут преобладать высокие температуры, коррозионные газы и интенсивные электромагнитные помехи, высокая стабильность одноточечного тензодатчика обеспечивает надежную работу в таких суровых условиях. Он точно измеряет вес различных химических сырьевых материалов, тем самым обеспечивая безопасность и качество процессов химического производства. В системах взвешивания грузовых автомобилей для логистических перевозок во время движения транспортного средства возникают механические вибрации и толчки. Одноточечные тензодатчики не подвержены влиянию этих внешних вибраций, сохраняя стабильность измерений для точной регистрации веса груза. Это предотвращает транспортные споры и угрозы безопасности, возникающие из-за неточных показаний веса. Даже на открытых складах под открытым небом, где одноточечные весоизмерительные датчики подвергаются воздействию солнца и дождя, а также значительным колебаниям температуры и влажности, они неуклонно выполняют свои весоизмерительные функции с неизменной надежностью.
В промышленном производстве одноточечные тензодатчики служат незаменимыми «стражами качества» автоматизированных производственных линий. В пищевой промышленности они позволяют точно контролировать соотношение сырья. Возьмем, к примеру, производство хлеба: пропорции муки, воды, дрожжей, сахара и других ингредиентов решающим образом влияют на текстуру и качество хлеба. Одноточечные тензодатчики тщательно измеряют вес каждого ингредиента, обеспечивая точное соблюдение рецептуры и стабильное качество каждого хлеба. В производстве электроники они также незаменимы. При сборке мобильных телефонов точное контролирование веса имеет решающее значение для мелких компонентов, таких как микросхемы, резисторы и конденсаторы. Одноточечные тензодатчики быстро и точно измеряют вес этих компонентов, позволяя производственному персоналу оперативно выявлять продукты с аномалиями веса и предотвращать дефекты качества, возникающие из-за несоответствия веса компонентов. В химическом производстве требования к точности взвешивания чрезвычайно строгие, поскольку соотношение ингредиентов напрямую влияет на результаты реакции и качество продукта. Одноточечные тензодатчики постоянно контролируют дозировку ингредиентов, обеспечивая безопасность и стабильность химических производственных процессов.
В сфере логистики и транспорта одноточечные весоизмерительные датчики служат «надежным партнером» для взвешивания грузов, обеспечивая точную гарантию эффективной работы всего логистического процесса. В сфере экспресс-доставки они являются ключевым оборудованием для взвешивания посылок и выставления счетов. Когда мы отправляем посылки, сотрудники помещают их на электронные весы, где одноточечные весоизмерительные датчики быстро измеряют вес посылки и рассчитывают соответствующую стоимость доставки на основе этого веса. Этот быстрый и точный метод взвешивания не только повышает эффективность сбора и отправки посылок, но и обеспечивает более справедливый и разумный расчет стоимости перевозки. В логистическом складе одноточечные тензодатчики используются для взвешивания грузов при поступлении и отправке, а также для инвентаризации запасов. Точно измеряя вес грузов, логисты могут в режиме реального времени отслеживать уровень запасов, оптимизировать распределение складских площадей и уточнять графики распределения. В грузовом транспорте для предотвращения перегрузки и обеспечения безопасности дорожного движения необходимо точное взвешивание грузов. Одноточечные тензодатчики, установленные на платформах для взвешивания грузовиков, контролируют вес в режиме реального времени во время погрузки. Если груз приближается к предельному весу или превышает его, система немедленно выдает предупреждение, предлагая водителям скорректировать количество груза. В крупных логистических центрах, таких как порты и терминалы, одноточечные весоизмерительные датчики также используются для взвешивания контейнеров, обеспечивая как безопасность, так и соответствие нормативным требованиям при транспортировке грузов.
В области медицины одноточечные тензодатчики служат незаменимыми помощниками в диагностике, предоставляя важные данные для диагностики и лечения пациентов. В больничных центрах медицинского обследования весы являются обычным оборудованием; их внутренние одноточечные тензодатчики позволяют точно измерять вес пациентов. Для пациентов, которым требуется строгий контроль веса, например, страдающих сердечно-сосудистыми заболеваниями или диабетом, точные данные о весе имеют решающее значение для врачей при составлении планов лечения и оценке результатов терапии. В медицинском оборудовании фармацевтические весоизмерительные устройства также используют одноточечные тензодатчики. При отпуске лекарств в аптеке точное измерение дозировок лекарств обеспечивает безопасность пациентов и эффективность лечения. Одноточечные тензодатчики позволяют быстро и точно измерить вес лекарств, предотвращая побочные эффекты от неточного дозирования. В реабилитационной терапии некоторые устройства используют эти датчики для мониторинга прогресса выздоровления пациентов. Например, при реабилитации после переломов измерение нагрузки на конечности во время упражнений позволяет врачам оценить заживление костей и соответствующим образом скорректировать планы лечения.
В лабораторных исследованиях одноточечные тензодатчики служат «незаменимым инструментом» для научных экспериментов, предоставляя исследователям точные данные, которые способствуют беспрепятственному продвижению научных исследований. Химические эксперименты часто требуют точного взвешивания различных химических реагентов для обеспечения точности и воспроизводимости реакций. Одноточечные тензодатчики обеспечивают исключительную точность, отвечая строгим требованиям к взвешиванию реагентов в химических экспериментах. Например, при синтезе новых соединений точный контроль пропорций различных сырьевых материалов имеет решающее значение для успешного синтеза, и одноточечные тензодатчики позволяют исследователям достичь этой цели. Они также играют важную роль в биологических экспериментах. Например, в экспериментах с клеточными культурами необходимо точно измерить вес питательных сред, суспензий клеток и других компонентов, чтобы обеспечить стабильность среды роста клеток. Одноточечные тензодатчики позволяют исследователям точно готовить различные растворы, необходимые для экспериментов, тем самым обеспечивая оптимальные условия для культивирования клеток. В исследованиях в области материаловедения разработка новых материалов требует точного контроля состава материалов. Эти тензодатчики могут тщательно измерять вес различных сырьевых материалов, обеспечивая синтез в соответствии с разработанной формулой. Это облегчает исследование свойств новых материалов и их потенциальных применений.
Определение грузоподъемности является важным первым шагом при выборе одноточечного тензодатчика. Неподходящая грузоподъемность не позволит датчику функционировать правильно. При определении грузоподъемности необходимо сначала установить максимальный вес объектов, требующих взвешивания. Например, для небольших электронных весов, используемых в основном для взвешивания кухонных ингредиентов, обычно достаточно диапазона 0–5 килограммов. Однако для взвешивания компонентов на промышленных производственных линиях выбор должен основываться на максимальном весе деталей. Например, некоторые автомобильные компоненты могут весить по несколько десятков килограммов, что требует датчиков с соответствующей большей грузоподъемностью.
Кроме того, не следует упускать из виду возможные сценарии перегрузки. К ним относятся внезапное размещение чрезмерно тяжелых объектов или ударные силы, возникающие во время взвешивания. Для обеспечения безопасности и долговечности датчика стандартной практикой является выбор датчика с грузоподъемностью, незначительно превышающей фактическую максимальную нагрузку. Как правило, рекомендуется грузоподъемность от 120% до 150% от фактической максимальной рабочей нагрузки. Например, если максимальная рабочая нагрузка составляет 100 килограммов, целесообразно выбрать датчик с грузоподъемностью от 120 до 150 килограммов. Это гарантирует, что даже в случае случайных перегрузок датчик не будет поврежден.
Точность является основным показателем для одноточечных тензодатчиков, при этом сценарии применения требуют очень разных уровней точности. В лабораторных исследованиях взвешивание экспериментальных материалов часто требует исключительно высокой точности. Например, в химических экспериментах для приготовления высокоточных стандартных растворов могут потребоваться датчики с точностью до 0,001 грамма или выше, чтобы обеспечить точность и надежность результатов экспериментов. В ювелирной промышленности взвешивание драгоценных камней и металлов требует критической точности, поскольку даже незначительные отклонения в весе могут существенно повлиять на оценку и цену сделки.
Напротив, в обычных условиях розничной торговли, таких как взвешивание повседневных товаров в супермаркетах, требования к точности сравнительно менее строгие. Как правило, для таких применений достаточно точности до 0,1 грамма или 1 грамма. При покупке овощей, фруктов или товаров первой необходимости весы супермаркетов, работающие в этом диапазоне точности, могут точно рассчитывать цены товаров и удовлетворять потребности сделок. Поэтому при выборе одноточечных тензодатчиков важно определить соответствующую точность на основе конкретного сценария применения и требований к измерению.
