Применение Кнопочных Датчиков Силы В Промышленной Автоматизации

Кнопочные датчики силы, также известные как кнопочные тензодатчики, представляют собой компактные устройства для измерения сжимающих усилий. В современной промышленной автоматизации они играют важную роль в обеспечении точности процессов, качества продукции и безопасности оборудования. По мере развития автоматизации и миниатюризации производственных систем спрос на малогабаритные и высокоточные датчики силы значительно возрастает.

В отличие от крупногабаритных тензодатчиков, кнопочные датчики силы устанавливаются непосредственно в точке приложения усилия. Это позволяет получать данные в реальном времени именно там, где они наиболее важны. Компактные размеры, высокая жесткость, быстрый отклик и отличная повторяемость делают такие датчики идеальными для короткоходных и высокоскоростных промышленных процессов.

Что такое кнопочный датчик силы?

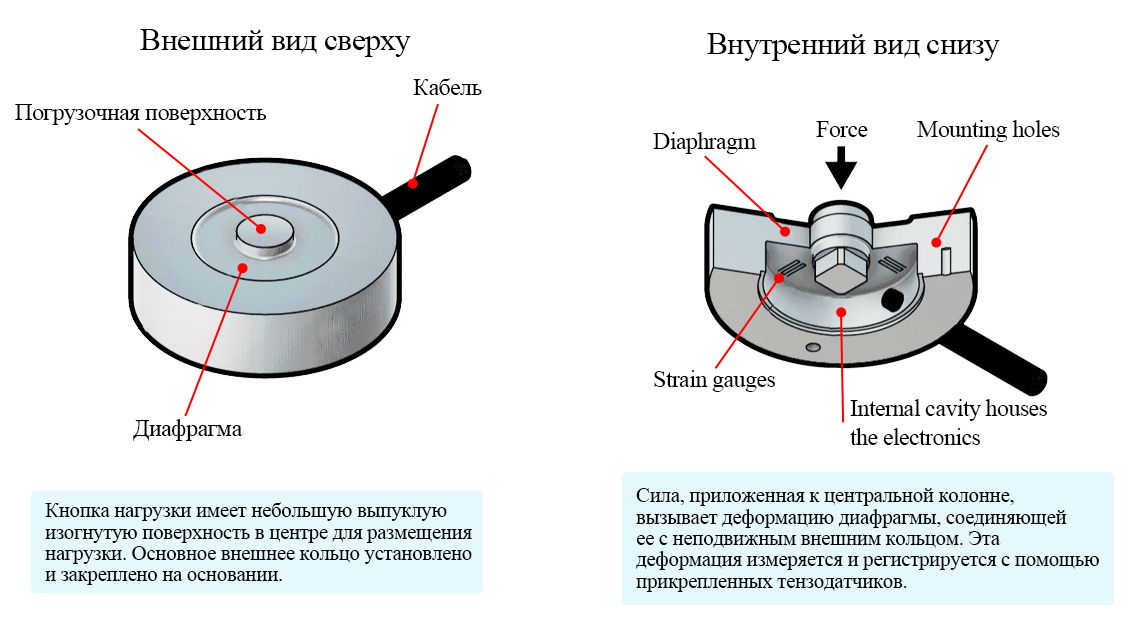

Кнопочный датчик силы представляет собой низкопрофильный датчик сжатия. Его внутренняя конструкция обычно состоит из высокопрочного металлического упругого элемента с наклеенными тензорезисторами, соединенными по мостовой схеме Уитстона. При приложении осевого усилия упругий элемент испытывает микроскопическую деформацию, что вызывает изменение электрического сопротивления и формирование выходного сигнала.

Кнопочные датчики силы оптимизированы для осевых и точечных нагрузок. Они не предназначены для работы с боковыми нагрузками или изгибающими моментами. Жесткая механическая конструкция обеспечивает стабильную и точную работу на протяжении длительного срока эксплуатации.

Основные промышленные области применения кнопочных датчиков силы

Кнопочные датчики силы широко применяются в различных отраслях промышленности благодаря своей универсальности и компактной конструкции. Они используются в процессах прессовой посадки, автоматизированных линиях, робототехнике, системах контроля качества и испытательном оборудовании. Во всех этих случаях точное измерение усилия имеет ключевое значение для обеспечения стабильных и надежных результатов.

Прессовая и интерференционная посадка

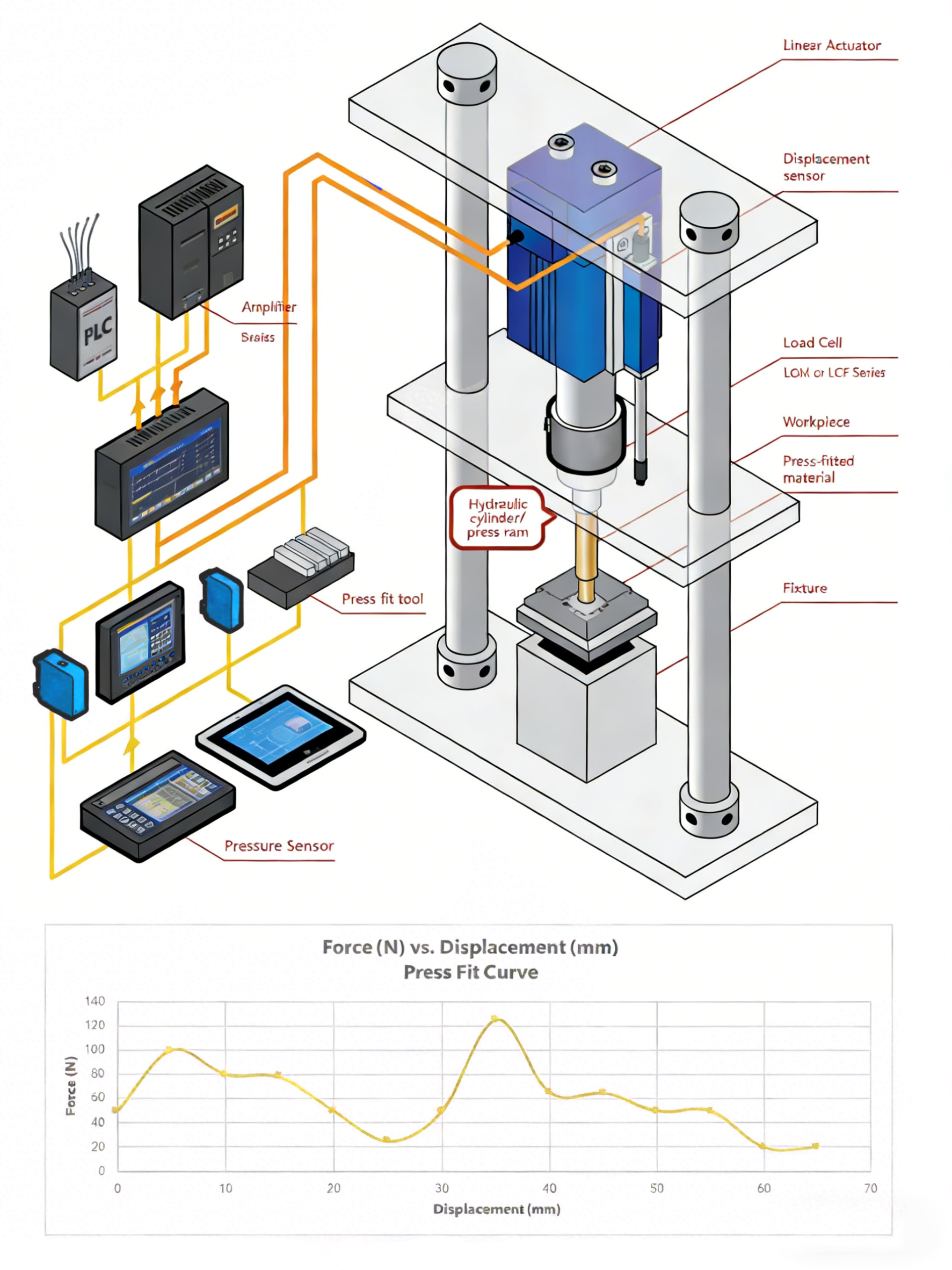

Одной из наиболее распространенных областей применения кнопочных датчиков силы является прессовая посадка. В таких процессах детали соединяются с помощью контролируемого усилия без использования крепежа или клея. Кнопочные датчики силы позволяют контролировать усилие запрессовки в реальном времени, формировать кривые сила–перемещение и выявлять отклонения, такие как перекос или несоответствие размеров деталей.

Это значительно повышает качество сборки, снижает количество брака и обеспечивает полную прослеживаемость процесса.

Робототехника и автоматизированные сборочные линии

В роботизированных и автоматизированных сборочных системах кнопочные датчики силы обеспечивают локальную обратную связь по усилию на рабочем инструменте или захвате. Это позволяет точно контролировать контактные усилия при установке, позиционировании и посадке деталей.

Обратная связь по усилию повышает адаптивность роботов, снижает риск повреждения компонентов и поддерживает такие функции, как обнаружение столкновений и адаптивная сборка.

Контроль качества и испытание материалов

Кнопочные датчики силы также применяются в системах контроля качества и лабораторных испытаниях. Они обеспечивают точное измерение сжимающих усилий при испытании материалов, проверке изделий и контроле компонентов.

Высокая повторяемость делает такие датчики подходящими для сравнительных испытаний и долгосрочного мониторинга качества.

Кнопочные датчики силы являются важнейшими элементами современной промышленной автоматизации. Их компактные размеры, высокая жесткость и надежная работа делают их идеальными для задач, требующих точного и локального измерения усилия.

От прессовой посадки и робототехники до контроля качества и испытаний материалов — кнопочные датчики силы повышают стабильность процессов, снижают количество дефектов и поддерживают цифровое производство. С развитием концепции умных фабрик значение точного измерения усилия будет только возрастать.

Часто задаваемые вопросы

1. Для чего в основном используются датчики ключевых сил? Каковы их области применения в промышленности?

   Кнопочный датчик силы в основном используется для измерения сжимающих усилий в промышленных приложениях с ограниченным пространством. Он широко применяется в прессовой посадке, автоматизированных линиях, робототехнике, контроле качества и испытании материалов




2. Почему датчики силы нажатия на кнопку обычно используются в приложениях с прессовой посадкой?

   Кнопочные датчики силы идеально подходят для прессовой посадки благодаря компактным размерам, высокой жесткости и быстрому отклику. Они позволяют точно контролировать усилие запрессовки и анализировать кривые сила–перемещени




3. Требуется ли для датчика силы нажатия клавиши усилитель сигнала?

   Да. Большинство кнопочных датчиков силы используют тензорезистивную технологию и выдают малые сигналы (например, mV/V). Для подключения к ПЛК или системе сбора данных требуется усилитель или преобразователь сигнала.




4. В каких отраслях промышленности обычно используются кнопочные датчики силы?

   Кнопочные датчики силы широко применяются в:

    Автомобильной промышленности

   Электронике и точной сборке

   Промышленной автоматизации

    Робототехнике

   Лабораториях контроля качества и испытаний
