Экономьте время и средства с надежным партнером в сфере Датчик Крутящего Момента
● 2 автоматизированные производственные линии
● Более 16 лет опыта в разработке и производстве Датчик Веса
● Успешный опыт партнерства в создании продуктов под совместным брендом
● Постоянное внедрение передовых технологий и инновационных решений
Запросите быстрое ценовое предложение
banner-mobile

Четыре основных сегмента клиентов Phoebus

card-reader

Производители конечной продукции:

Предприятия, напрямую закупающие сенсоры для производства собственной продукции или интеграции в оборудование.
Отрасли: промышленная автоматизация, автомобильная электроника, умный дом, медицинское оборудование, оборудование для ВИЭ.
Потребности: стабильность работы сенсоров, высокая точность, возможность кастомизации; долгосрочная техническая поддержка (настройка продукции, оптимизация параметров).

management

Субподрядчики проектов:

Системные интеграторы или инжиниринговые компании, реализующие крупные проекты (умные города, линии Индустрии 4.0).
Направления: системы мониторинга окружающей среды, интеллектуальные производственные линии, контроль безопасности
инфраструктуры.Потребности: совместимость сенсоров с комплексными системами, адаптация к многозадачным сценариям; проектная
форма сотрудничества с акцентом на проектирование решений и
эффективность совместной разработки.
channels (1)

Дилеры:

Партнеры по дистрибуции, продвигающие продукцию на
региональные рынки или в нишевые отрасли.Сферы: дистрибуция
промышленных товаров, торговля измерительными приборами,
поставки для автоматизированного оборудования.Приоритеты:
оптимальное соотношение цены и качества, узнаваемость бренда,
маркетинговая поддержка для привлечения целевой аудитории
Дилеров.
research

Научные организации:

Университеты, НИИ и R&D-подразделения компаний, закупающие
сенсоры для исследований или прототипирования.
Задачи: верификация передовых технологий, создание высокоточных экспериментальных установок.Требования: совместная разработка
решений или глубокая кастомизация продуктов



Серия датчиков крутящего момента

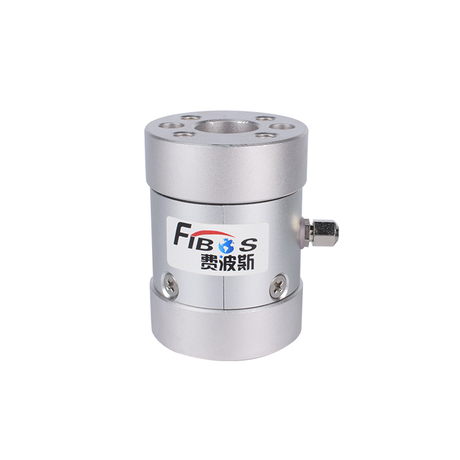

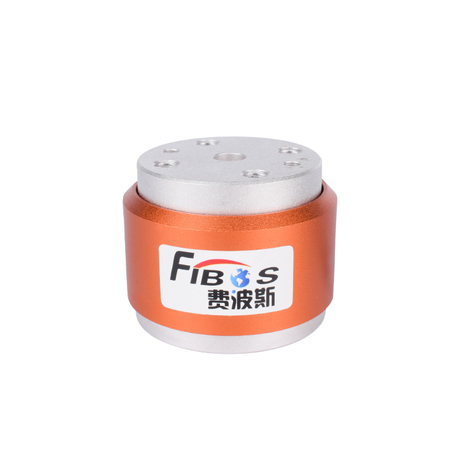

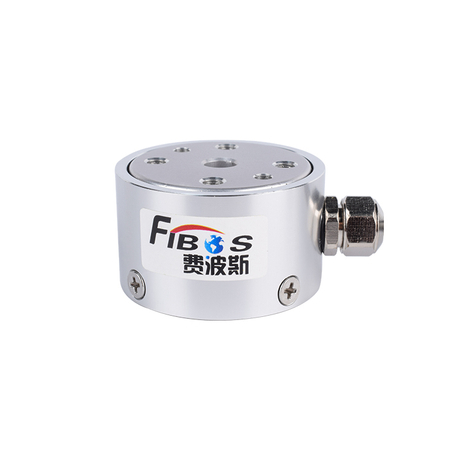

Статический Датчик Крутящего Момента
Подробнее >>

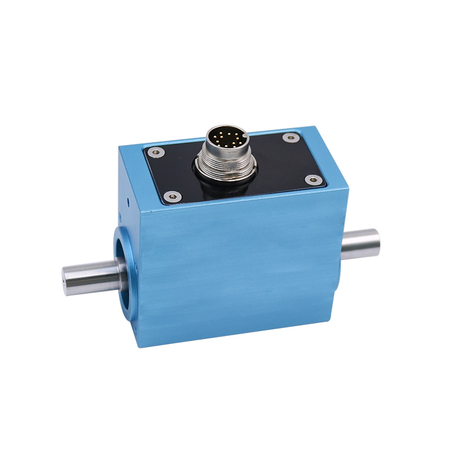

Динамический Датчик Крутящего Момента
Подробнее >>

Динамические параметры крутящего момента

Модель

FA615

FA613

FA620

Диапазон

 0.1/0.2/0.5/1/2/5N.m 200/500N.m 500/1000/1300/1500N.m
Диапазон скоростей 12000 об/мин 12000 об/мин 4000 об/мин
сигнал крутящего момента RS485/±10V/±5V/4-20mA/0-10V/0-5V/5-15KHz RS485/±10V/±5V/4-20mA/0-10V/0-5V/5-15KHz RS485/±10V/±5V/4-20mA/0-10V/0-5V/5-15KHz
Сигнал скорости Импульсный сигнал RS485/60 Импульсный сигнал RS485/60 Импульсный сигнал RS485/60
Точность ±0.2%F.S. ±0.2%F.S. ±0.2%F.S.
Перегрузочная способность 150% 150% 150%
Частота отклика 1ms 1ms 1ms
Рабочая температура -20~80℃ -20~80℃ -20~80℃
Дрейф нулевой температуры 0.15%F.S./10℃ 0.15%F.S./10℃ 0.15%F.S./10℃
Дрейф температурной чувствительности 0.15%F.S./10℃ 0.15%F.S./10℃ 0.15%F.S./10℃
Источник питания 24VDC±15% 24VDC±15% 24VDC±15%
Материал Корпус: алюминий; Сердечник вала: 17-4PH Корпус: алюминий; Сердечник вала: 17-4PH Корпус: алюминий; Сердечник вала: 17-4PH
Размеры кабеля φ6x3000mm φ6x3000mm φ6x3000mm
Красный: 24V+; Черный: 24V-; Зеленый: RS485(B); Оранжевый: RS485(A); Коричневый: выход частоты крутящего момента; Белый: выход скорости; Синий: аналоговое напряжение+; Желтый: общий сигнал

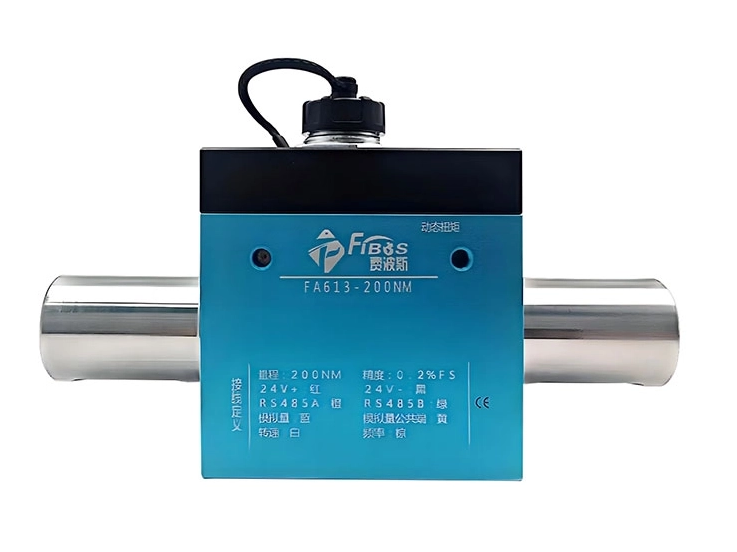

Введение в динамический крутящий момент

Динамический крутящий момент
Динамический датчик крутящего момента — это высокоточный измерительный прибор, предназначенный для реального времени контроля изменения крутящего момента на вращающихся валах, двигателях, электродвигателях, редукторах и других вращающихся узлах. В отличие от статических датчиков, динамический датчик способен стабильно передавать сигнал при высоких скоростях вращения, одновременно измеряя крутящий момент, частоту вращения и мощность.

Благодаря использованию бесконтактной технологии передачи сигнала, устройство обеспечивает высокую стабильность и надежность данных даже при длительной и интенсивной работе.

Динамические датчики крутящего момента широко применяются в испытательных системах электродвигателей, тестировании автотрансмиссий, ветроэнергетике, робототехнических приводах, научно-исследовательских стендах и других областях. Они позволяют инженерам эффективно анализировать характеристики привода, оптимизировать конструкцию оборудования и повышать безопасность и эффективность работы систем.

Основные компоненты датчиков крутящего момента

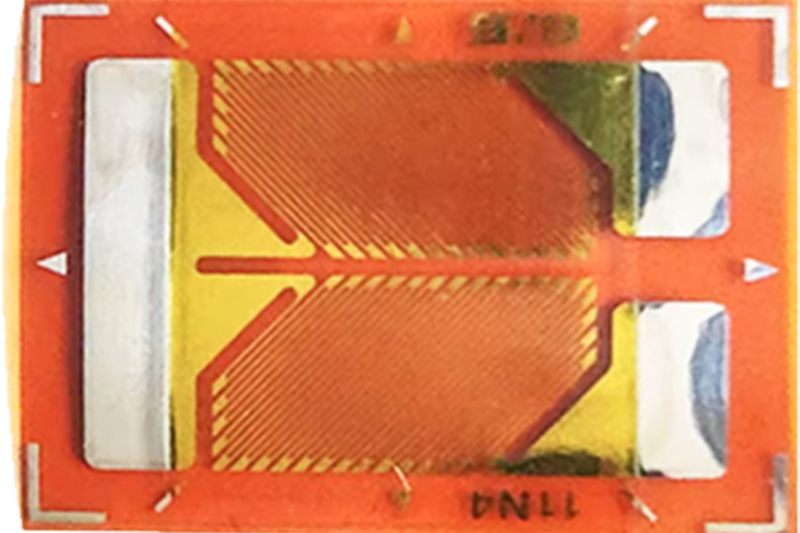

Тензометрические-датчики

Тензометрические датчики

отличная термостойкость, минимальная ползучесть и высокая долгосрочная стабильность.

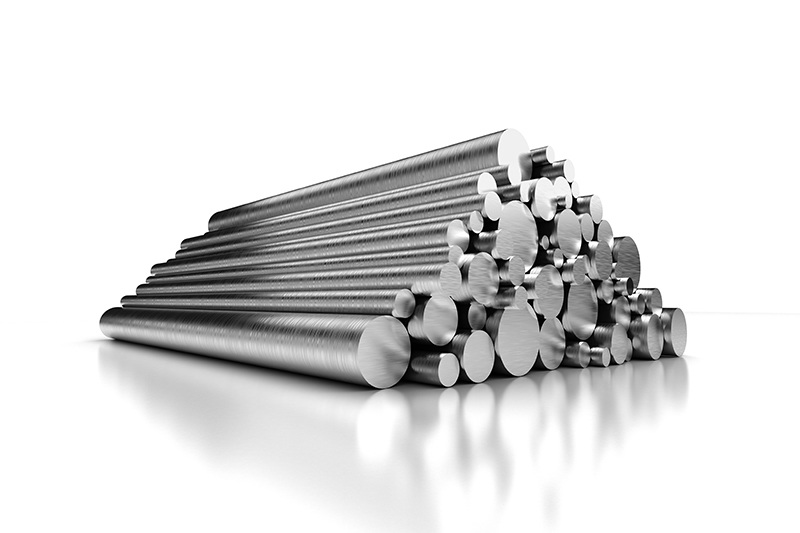

Эластомер

Эластомер

изготовлен из нержавеющей стали промышленного качества (например, 17-4PH, 15-5PH, LC4), легированной стали или алюминиевого сплава.
Клеи

Клеи

промышленные гелевые клеи, водостойкие клеи.

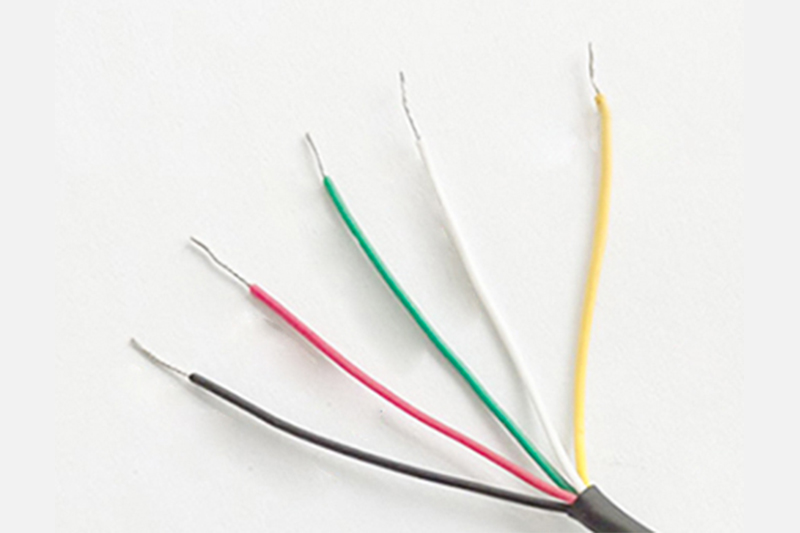

Кабели

Кабели

кабели для стандартных температур, кабели для высоких температур.



Конфигурация выхода сигнала датчика

Датчик   Подготовка сигналов Варианты вывода

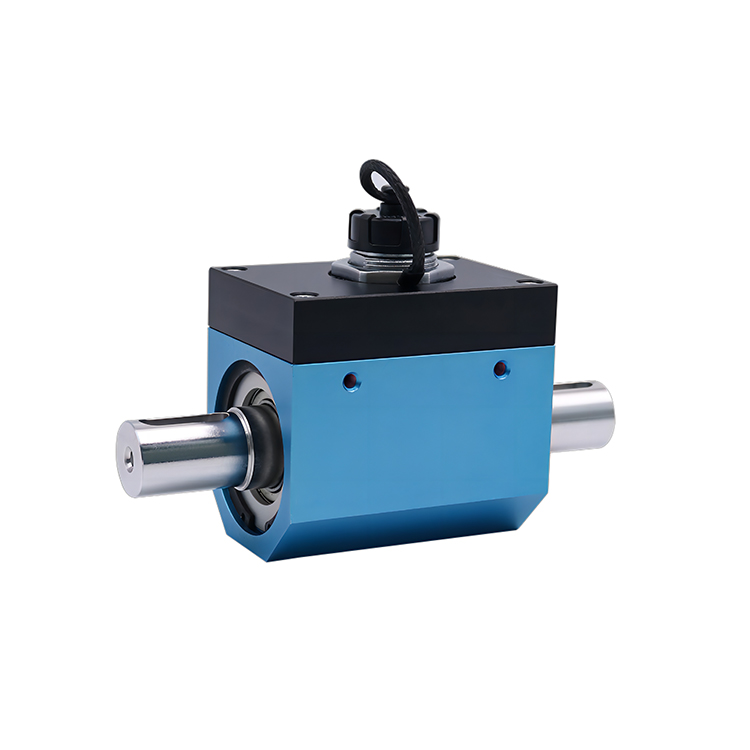

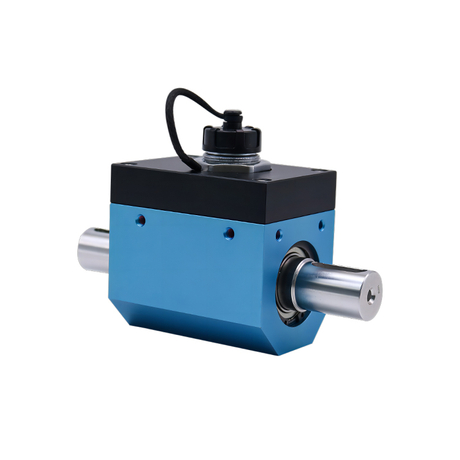

Датчик крутящего момента с контактным кольцом (2)
right-arrow (3)

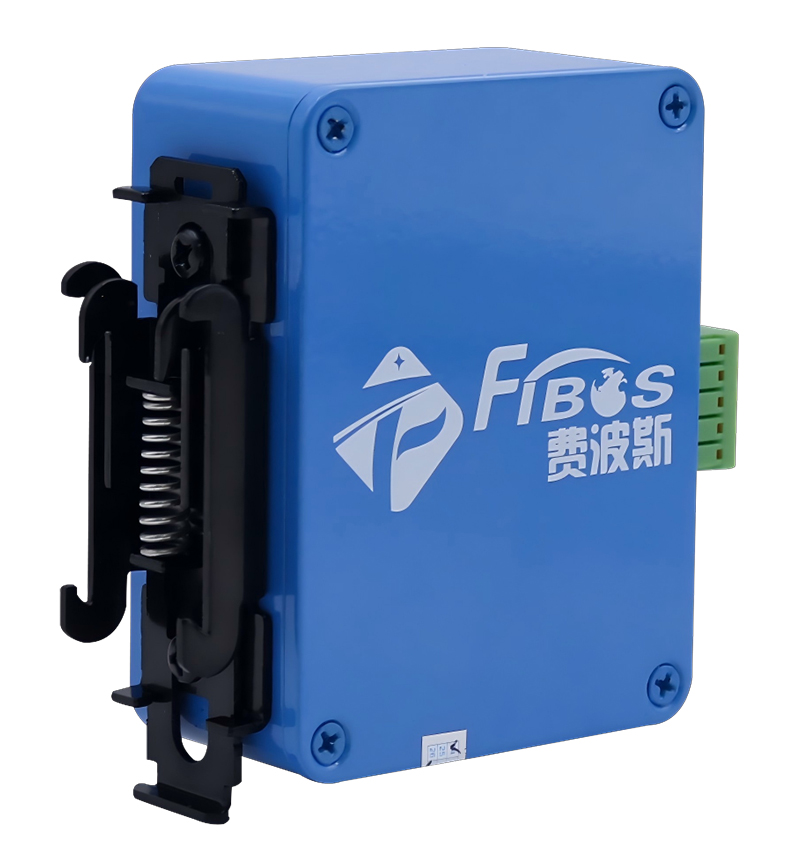

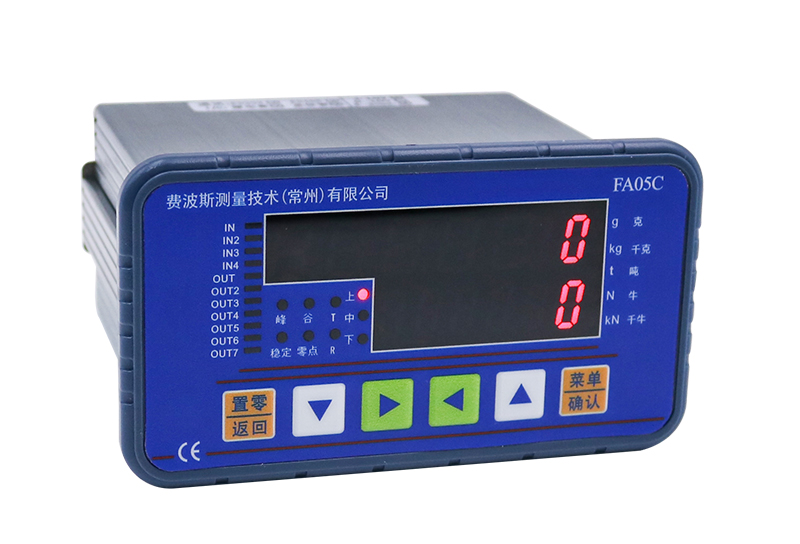

sensorsensor2 right-arrow (3) Аналоговые преобразователи
Последовательные преобразователи
Цифровая индикация
Управление процессами
Управление партиями
Сбор данных		 right-arrow (3) 0~5VDC
0~10VDC
±5VDC
±10VDC
4-20mA
0-20mA
RS232
RS485
Ethernet
Profibus DP
DeviceNet
CANOpen
Modbus RTU
Wireless

Нестандартный процесс настройки

Если вам требуются индивидуальные продукты для удовлетворения конкретных требований, обратитесь к вашему техническому консультанту.
1. Сообщите клиенту о принципах и условиях применения.
2. Внутреннее обсуждение в компании.
3. Окончательная доработка решений и проектных чертежей.
4. Повторное общение с клиентом для подтверждения осуществимости и подписания типового контракта.​​​​​​​
5. Производственный отдел изготавливает образцы в соответствии с чертежами.
6. Проведение первоначального внутреннего тестирования.
7. Отправка образцов клиенту для тестирования при установке.
8. При удовлетворительных результатах тестирования подписание контракта на серийное производство.​​​​​​​

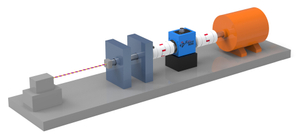

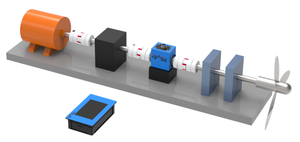

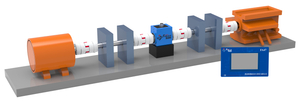

Применение продукта

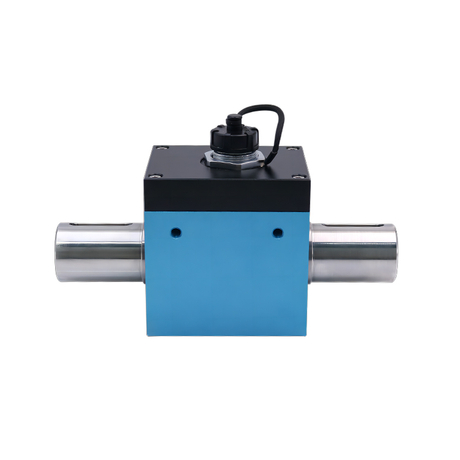

Бесконтактный динамический датчик крутящего момента использует электромагнитную или индуктивную передачу сигнала для измерения крутящего момента, частоты вращения и мощности без механического контакта со вращающимся валом. Отсутствие изнашиваемых элементов обеспечивает высокую стабильность, долговечность и надежность прибора, что делает его идеальным для высокоскоростных валов, испытаний электродвигателей, трансмиссий и промышленных автоматизированных систем.

Профиль компании

Phoebus Measurement Technology (Changzhou) Co., Ltd. — высокотехнологичное предприятие, специализирующееся на производстве прецизионных датчиков контроля силы и решений для автоматизированных систем управления. Мы стремимся развивать высокоточные, интеллектуальные, отраслевые и интегрированные сенсорные технологии, предоставляя клиентам комплексные профессиональные технические услуги.
Наш обширный ассортимент продукции включает миниатюрные датчики силы, датчики растяжения/сжатия, тензодатчики, датчики крутящего момента, многоосевые датчики силы, тензометрические датчики, усилители измерительных приборов и различные датчики, изготовленные по индивидуальному заказу. Благодаря исключительным возможностям в области НИОКР, Phoebus получила пять патентов на изобретения, тридцать шесть патентов на полезные модели и несколько авторских прав на программное обеспечение.

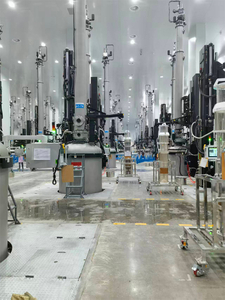

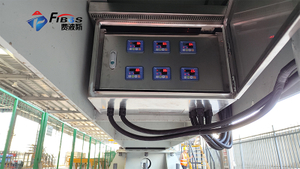

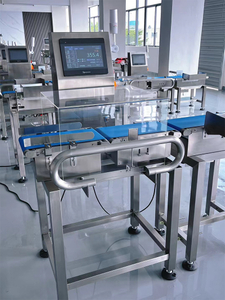

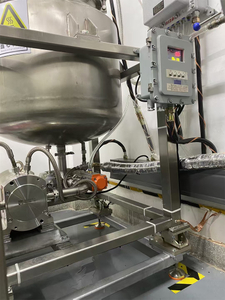

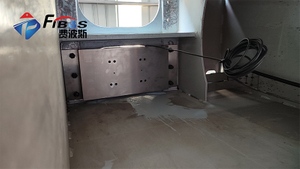

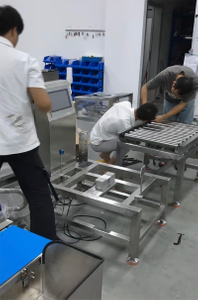

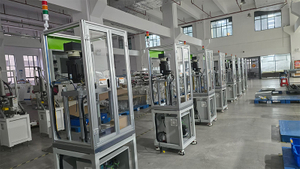

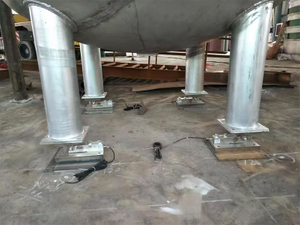

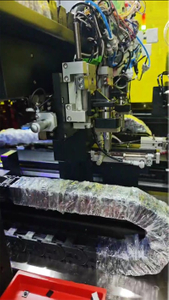

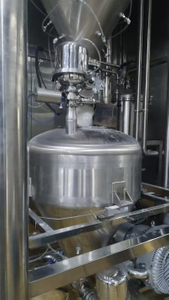

Клиентские кейсы

Часто задаваемые вопросы о продуктах

  • Q На чем основан принцип действия тензометрических датчиков?

    A Это устройство, которое определяет силу, измеряя изменения сопротивления, когда объект деформируется под нагрузкой. Основным компонентом является тензометрический датчик, который напоминает «металлическую проволоку». При деформации он изменяет значение сопротивления, генерируя электрический сигнал.

  • Q Где обычно используются эти датчики?

    A Они используются в ситуациях, требующих точного измерения силы, таких как электронные весы, системы взвешивания транспортных средств, мониторинг состояния мостов, промышленная автоматизация и медицинские приложения для взвешивания. Примерами могут служить определение нагрузки на грузовики или мониторинг давления на производственных линиях заводов.

  • Q Каковы их преимущества?

    A Высокая точность, быстрая реакция, низкая стоимость и приспособленность к суровым условиям (таким как высокие температуры или вибрации). Они также могут быть отлиты в различные формы, чтобы соответствовать измеряемому объекту.

  • Q Как они используются? Требуют ли они питания? Как они выводят сигналы?

    A  Они требуют источника питания (обычно 5–10 В) и выводят слабый сигнал напряжения/тока. Для преобразования этого сигнала для считывания устройствами, такими как ПЛК или компьютеры, требуется усилитель или передатчик.

  • Q Требуется ли регулярная калибровка? Каков срок службы?

    A Рекомендуется ежегодная калибровка. При нормальном использовании срок службы может составлять несколько лет. Срок службы может сократиться при длительной перегрузке или в экстремальных условиях (например, влажность/коррозия).

  • Q Какова приблизительная цена?

    A Цены значительно варьируются в зависимости от требуемой точности и диапазона измерения, а стоимость полных комплектов составляет от нескольких сотен до более тысячи фунтов.

  • Q Как выбрать подходящую модель?

    A Для определения технических характеристик необходимо уточнить объект измерения (давление/напряжение/вес), требуемый диапазон (например, 0-100 кг) и условия эксплуатации (температура/влажность). Мы можем порекомендовать подходящие варианты после получения ваших подробных требований.

Часто задаваемые вопросы о заводе
